Las Actuaciones programadas son una funcionalidad opcional que permite programar en que momentos un determinado terminal debe activar uno de sus relés y durante cuanto tiempo.
El funcionamiento de esta opción se basa en la construcción de un calendario de actuaciones que definirá para cada día del año las activaciones de relé que se deben realizar. Esa programación será enviada al terminal o terminales para su funcionamiento autónomo.
Calendario de Actuaciones

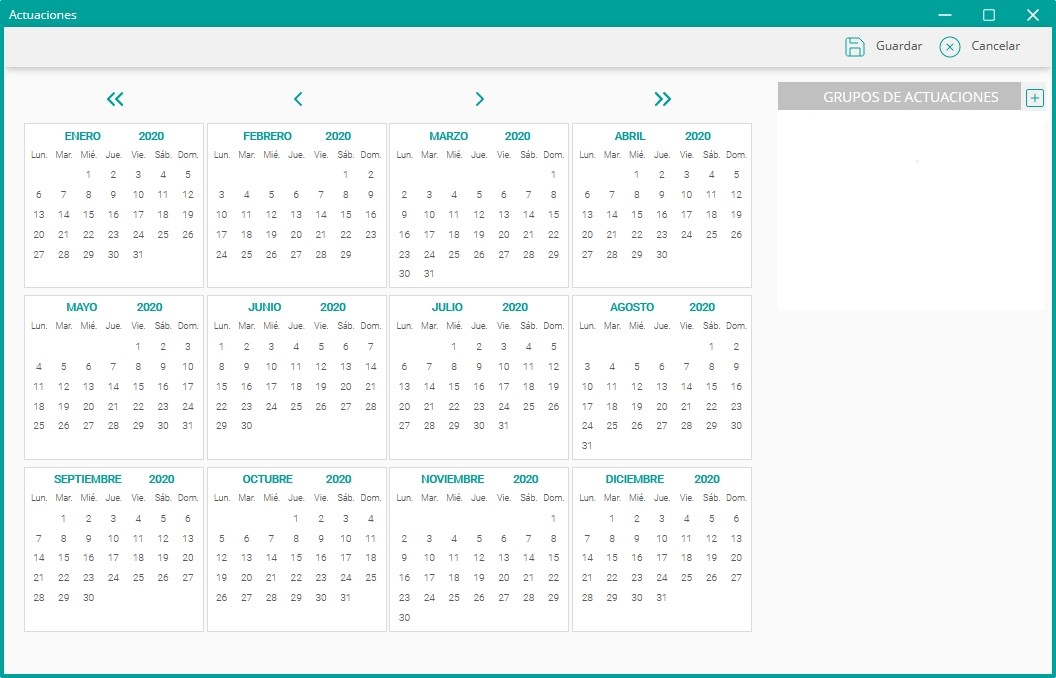

Al acceder a la opción Calendario de Actuaciones se obtendrá una pantalla que presentará el calendario, la primera vez estará totalmente vacío, para poder trabajar con él haremos clic sobre el botón [+] (cruz verde).
Tras accionar el botón [+] podremos proceder a crear actuaciones, al hacer clic sobre ese botón se accederá al cuadro de diálogo que nos permitirá crear un grupo de actuaciones:
Un Grupo de actuaciones será el conjunto de activaciones de relé que se podrán asignar a un día, por lo tanto, deberemos crear tantos como diferentes comportamientos tengamos. Asignaremos un nombre al grupo de actuaciones, un color y haremos clic sobre el botón Guardar:
Ahora que ya hemos creado un grupo podemos definir las Actuaciones que lo componen. Al hacer doble clic sobre el grupo de actuaciones se presenta un cuadro de diálogo con una panel de acciones que nos permitirá crear actuaciones:
Para crear una activación se hará clic en el botón Nueva actuación:
La información que conformará cada una de ellas será:
•Nombre: Nombre de la Actuación.
•Hora inicial: Hora a la que se activará el relé.
•Hora final: Determina la duración de la activación del relé. Si hh:mm es igual a la hora inicial se tendrá en cuenta el valor de segundos como la duración de la activación del relé. Si es diferente se ignorará el valor de segundos y sólo se considerará el resto.
•Lector: Opcionalmente se seleccionará el lector asociado a la activació del relé.
•Relés: Se seleccionará el relé (o relés) que se quiere activar. El número de relés disponibles dependerá del modelo de terminal y de su uso previo para otras funciones.
En la imagen anterior se muestra la configuración de una actuación que se pondrá en marcha a las 12:00 y durará tres segundos sobre el relé 1 del terminal XGA_A1_1.
Para guardar la actuación se hará clic sobre el botón Guardar:
Para que la actuación que hemos creado sea funcional es necesario seleccionarla (esto nos permitirá de una manera fácil dejar de activar temporalmente un relé sin tener que eliminar la configuración del grupo de acuaciones):
Para guardar este grupo de actuaciones haremos clic sobre el botón Guardar.
En el cuadro de Grupos de actuaciones nos aparecerá el que acabamos de crear. Ahora ya podemos usar el grupo recién creado para asignarlo a algún día del calendario, en esos días con el grupo Act1 el relé 1 será accionado a las 12:00 durante tres segundos.
Para asignar un grupo de actuaciones a uno o varios días los seleccionaremos los días adecuados:
Y haremos clic sobre el grupo que queremos asignar, al hacer clic sobre el grupo Grupo1 obtendremos:
Ahora ya podemos guardar nuestro calendario de actuaciones haciendo clic sobre el botón Guardar.
En este ejemplo sólo hemos usado un grupo de actuaciones pero podemos combinar tantos como sean necesarios, a razón de uno por día. Podríamos tener uno específico para los días festivos, o para periodos de vacaciones, por ejemplo.
Opciones especiales
También se dispone de algunas funciones especiales que se pueden usar como una actuación programada:
•Terminal no operativo: Permite indicar un periodo de tiempo durante el que el terminal no admitirá marcajes.
•Requiere PIN: Permite indicar un periodo de tiempo durante el cual será obligatorio indicar el PIN adicionalmente.
•Acceso liberado: Permite definir un periodo de tiempo durante el cual se activará un relé dejando el paso libre.
En la imagen siguiente se ilustra el último caso.
Conexión del dispositivo a accionar
Cada terminal dispone de dos relés, según el modelo del terminal vendrá de serie o serán una opción que se puede adquirir separadamente, sólo si se dispone de alguno será posible utilizar este módulo de programación de activaciones de relés. En cualquier caso, los relés suministrados con los equipos pueden conmutar hasta 30V y 1 A, por lo que si la potencia a conmutar es superior será necesario el uso de un relé suplementario de mayor potencia entre el equipo a activar y el relé del terminal.
Ejemplo de conexionado con un terminal SNT que necesita una placa opcional. Para un dispositivo conectado al relé 1 de tipo Contacto normalmente abierto:
Si el dispositivo es de tipo Contacto normalmente cerrado se usarían las posiciones 1 y 2.
En caso de conectar el dispositivo al relé 2, la conexión en contacto normalmente abierto se haría en las posiciones 5 y 6; y en las 4 y 5 en caso de contacto normalmente cerrado.
Recuerde que el terminal no suministra más que un conmutador programable, la alimentación del circuito a conmutar debe ser externa y limitada a la potencia indicada.
